1000Vdc 10x38mm GPV PV فیوز لنک

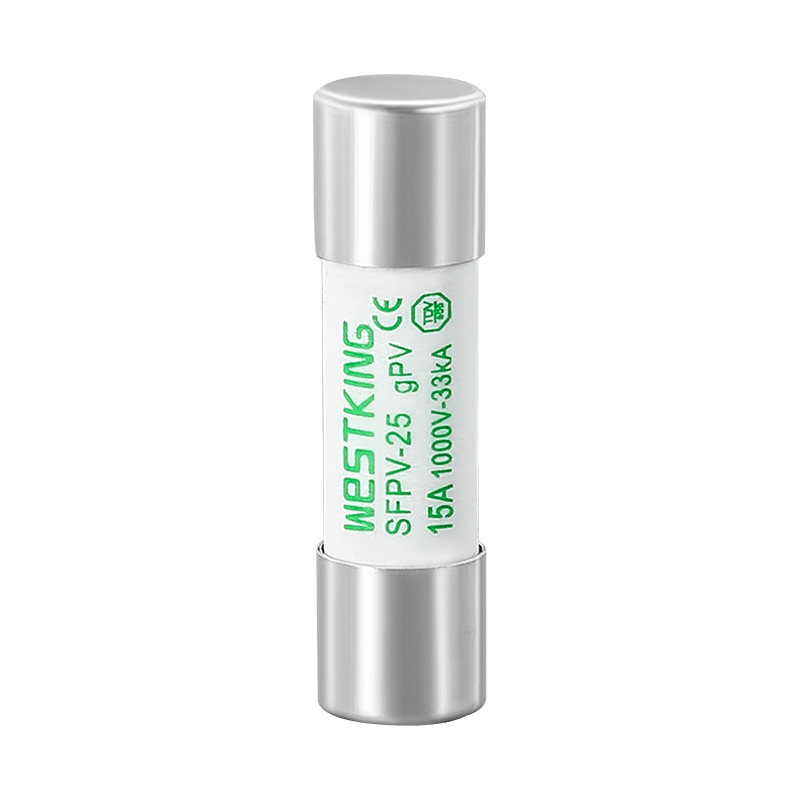

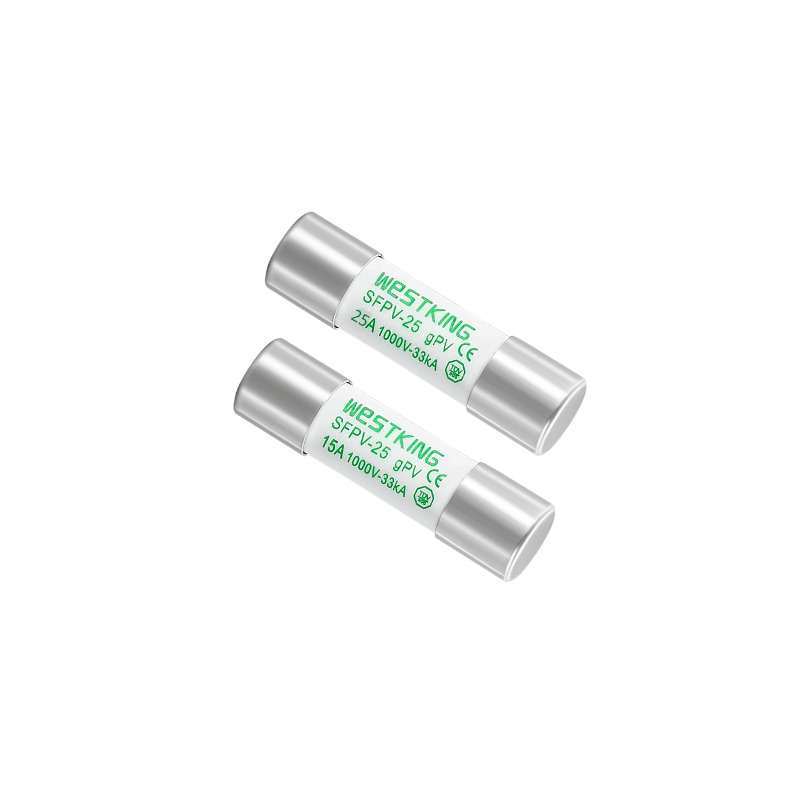

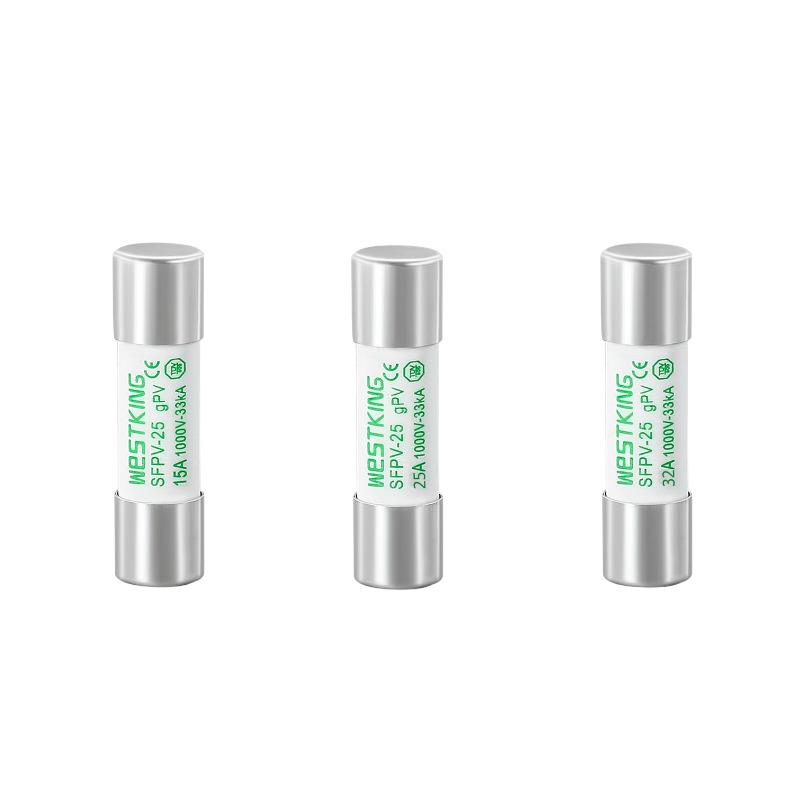

خاص طور پر فوٹوولٹک نظاموں کی حفاظت کے لیے تیار کیا گیا، ویسٹ کنگ کا ماڈل SFPV-251000Vdc 10x38mm GPV PV فیوز لنکفوٹو وولٹک ایپلی کیشنز کی حفاظت کو یقینی بنانے کے لیے ڈیزائن کیا گیا پی وی فیوز سیریز ہے۔ اس کی جدید ترین تعمیر درجہ حرارت اور موجودہ سائیکلنگ کے خلاف شاندار مزاحمت فراہم کرتی ہے، جس سے نظام کی طویل عمر میں مدد ملتی ہے۔ 1000VDC کی درجہ بندی کے ساتھ، ماڈل SFPV-25 فیوز ریٹ شدہ موجودہ قیمت سے 1.35 گنا کم سے کم توڑنے کی صلاحیت کا حامل ہے۔ یہ PV arrays کے ذریعہ پیدا ہونے والی عام کم فالٹ موجودہ حالات میں بھی محفوظ سرکٹ میں رکاوٹ کو قابل بناتا ہے۔ اپنے آف گرڈ یا گرڈ سے منسلک PV سسٹم کو ویسٹ کنگ کے پروٹیکشن فیوز لائن کے ساتھ غیر متوقع گراؤنڈ فالٹس اور لائن فالٹس سے بچائیں۔

1000Vdc 10x38mm GPV PV فیوز لنکتکنیکی ڈیٹا

•اگر محیطی درجہ حرارت 25°C سے زیادہ ہے، تو براہ کرم WESTKING کے فیوز درجہ حرارت کی اصلاح کے عددی چارٹ اور صارف دستی سے رجوع کریں۔

1000Vdc 10x38mm GPV PV فیوز لنکمعیارات

IEC/EN 60269-1 فیوز لنکس – عمومی تقاضے

IEC/EN 60269-6 سولر فوٹوولٹک سسٹمز کے لیے فیوز لنکس

UL248-19 فوٹوولٹک فیوز لنکس

RoHS کے مطابق

1000Vdc 10x38mm GPV PV فیوز لنکاہم خصوصیات/فوائد

غیر معمولی طور پر کم فالٹ کرنٹ میں رکاوٹ پیدا کرنے کی صلاحیت

نظام کی عمر کو طول دینے کے لیے مضبوط تعمیر

درجہ حرارت سائیکلنگ کے خلاف لچکدار

انتہائی درجہ حرارت میں قابل اعتماد کارکردگی کی یقین دہانی

1000Vdc 10x38mm GPV PV فیوز لنکدرخواستیں

ان لائن پی وی ماڈیولز کے لیے تحفظ

کمبینر باکس ایپلی کیشنز کے لیے موزوں ہے۔

تمام فوٹوولٹک نظاموں پر لاگو ہوتا ہے۔

PV سسٹمز کے سٹرنگ/ارے کی سطح پر تحفظ فراہم کرتا ہے۔

انورٹرز اور بیٹری چارج کنٹرولرز کے ساتھ ہم آہنگ

سرٹیفیکیشنز

TUV CE

is09001 iatf16949

اصل

چین

t-I کی خصوصیات

طول و عرض (ملی میٹر)

ہم آہنگ FUSE اڈے۔

درجہ حرارت کی اصلاح کے گتانک چارٹ

تفصیل:

1. فیوز عام طور پر -5°C سے 40°C کے درجہ حرارت کی حد میں کام کرتا ہے، اور کسی اضافی اصلاح کی ضرورت نہیں ہے۔

2. قابل اجازت استعمال کی شرائط -40°C سے 85°C تک ہیں۔

3. قابل استعمال استعمال کی شرائط کے اندر، اس جدول سے رجوع کریں۔

صارف دستی

یہ ہدایت نامہ gPV 1000Vdc 10x38mm فیوز لنک اور فیوز ہولڈر کے لیے ہے، جو شمسی فوٹوولٹک پاور جنریشن کے تحفظ کے مقاصد کے لیے ڈیزائن کیے گئے ہیں۔

1. کام کے حالات

1.1 محیطی ہوا کا درجہ حرارت

عام استعمال کے حالات: محیط ہوا کا درجہ حرارت 40 ° C سے زیادہ نہیں ہے؛ 24 گھنٹوں کے دوران ہوا کا اوسط درجہ حرارت 35 ° C سے زیادہ نہیں ہوتا ہے، جس کی اوسط قدر سال کے اندر ناپی جاتی ہے۔ کم از کم محیطی ہوا کا درجہ حرارت -5 ° C سے کم نہیں ہے۔ قابل اجازت استعمال کی شرائط: -40 ° C سے 85 ° C۔

1.2 اونچائی

عام استعمال کی شرائط: تنصیب کی اونچائی 2000m سے زیادہ نہیں ہے۔ قابل اجازت استعمال کی شرائط: 2000m سے 4500m۔ اونچائی کے پیرامیٹر کی اصلاح: زیادہ اونچائی بنیادی طور پر موصلیت میں کمی، گرمی کی خرابی کے حالات، اور ہوا کے دباؤ میں تبدیلی کا باعث بنتی ہے۔

a) اونچائی میں ہر 100 میٹر کے اضافے پر، فیوز کے درجہ حرارت میں 0.1k - 0.5k اضافہ ہوتا ہے۔

ب) اونچائی میں ہر 100 میٹر کے اضافے پر، محیطی درجہ حرارت کی اوسط تقریباً 0.5k تک کم ہو جاتی ہے۔

c) عام طور پر، کھلے ماحول میں استعمال ہونے والے فیوز درجہ بند کرنٹ پر اونچائی کے اثرات کو نظر انداز کر سکتے ہیں، اور پھر بھی معیاری حالات کا انتخاب کر سکتے ہیں۔

d) بند ماحول میں استعمال ہونے والے فیوز، اگر انکلوژر کا محیط ہوا کا درجہ حرارت یا اندرونی درجہ حرارت اونچائی کے ساتھ نمایاں طور پر کم نہیں ہوتا ہے، اور پھر بھی 40 ° C سے زیادہ تک پہنچ سکتا ہے، تو ریٹیڈ کرنٹ کو کم کرنے کی ضرورت ہے۔ اونچائی میں ہر 1000 میٹر کے اضافے کے لیے، شرح شدہ کرنٹ 2% - 5% کم ہو جاتا ہے۔

1.3 ماحولیاتی حالات

عام استعمال کے حالات: ہوا صاف ہے، 40 ° C کے محیطی درجہ حرارت پر نسبتاً نمی 50% سے زیادہ نہیں ہے۔ کم درجہ حرارت پر اعلی رشتہ دار نمی کی اجازت ہے؛ ان حالات میں، درجہ حرارت کی تبدیلیوں کی وجہ سے کبھی کبھار اعتدال پسند گاڑھا ہونا ہو سکتا ہے۔ عام استعمال کی شرائط: 95% تک نسبتاً نمی کے ساتھ، کوئی خاص گاڑھا ہونا نہیں۔

2. انسٹالیشن کی شرائط

فیوز کو افقی یا عمودی طور پر نصب کیا جانا چاہئے، مخصوص تنصیب کے ساتھ اصل صورت حال پر منحصر ہے. برقی کلیئرنس 8 ملی میٹر سے کم نہیں ہونا چاہیے، اور کریپج کا فاصلہ 10 ملی میٹر سے کم نہیں ہونا چاہیے۔ پی وی فیوز کی تنصیب کا زمرہ کلاس III ہے۔ تنصیب کی شرائط درج ذیل ہیں:

a) ایسی جگہ پر جہاں کوئی خاص کمپن اور جھٹکا نہ ہو۔

b) کسی ایسے میڈیم میں جس میں دھماکے کے خطرات نہ ہوں اور جس میں کوئی گیس یا دھول نہ ہو جو دھاتوں کو خراب کر سکے یا موصلیت کو تباہ کر سکے (بشمول ترسیلی دھول)۔

c) بارش یا برف باری کے بغیر جگہ پر۔

3. تنصیب کا طریقہ:

a) TH35 معیاری ریل کی تنصیب؛

ب) سکرو تفصیلات: M5؛

c) تجویز کردہ انسٹالیشن ٹارک: 2.0 N·m؛

d) ٹارک رواداری: ± 3٪۔

4. پیکجنگ اور سٹوریج

پیکیجنگ: WESTKING کے PV فیوز نالے ہوئے کاغذ کے اندرونی خانوں اور بیرونی کارٹنوں میں آتے ہیں، جن میں بارش، نمی کے خلاف مزاحمت، اور نزاکت کے لیے حفاظتی لیبل ہوتے ہیں۔

ذخیرہ: درجہ حرارت: -40 ° C سے 40 ° C؛ رشتہ دار نمی 40°C پر 70%، 30°C پر 80%، اور 20°C سے کم پر 90% سے زیادہ نہیں ہوتی ہے۔ نمی پروف، مائع پانی کے ساتھ رابطے سے بچیں اور نمی جذب کی وجہ سے اخترتی فائر پروف

5. استعمال اور دیکھ بھال

محفوظ استعمال کو یقینی بنانے کے لیے پی وی فیوز کی باقاعدگی سے صفائی اور دیکھ بھال پیشہ ور افراد کے ذریعے کی جانی چاہیے، فاسٹنرز کی حالت کا معائنہ کرنا چاہیے۔ جب PV فیوز کا لنک پگھل جاتا ہے، تو اسے WESTKING کے PV فیوز سے تبدیل کرنے کی سفارش کی جاتی ہے۔ فیوز عنصر کو تبدیل کرتے وقت، براہ کرم پی وی فیوز ہولڈر سے دھول اور دیگر آلودگیوں کو ہٹا دیں۔

براہ کرم اس دستی کو غور سے پڑھیں، کیونکہ یہ آپ کو فیوز کو صحیح طریقے سے استعمال کرنے میں مدد دے گا۔ WESTKING New Energy Technology Co., Ltd. نہ صرف اپنے صارفین کو اعلیٰ معیار کے فیوز فراہم کرتا ہے بلکہ صارفین کو برقی حفاظت کے مسائل کو حل کرنے میں مدد کرنے کے لیے جامع تکنیکی خدمات بھی پیش کرتا ہے۔ چین میں DC فیوز کی تحقیق اور تیاری کرنے والی پہلی کمپنی کے طور پر، WESTKING نئی توانائی کے برقی شعبے کے لیے اعلیٰ فیوز مصنوعات فراہم کرنے کے لیے پرعزم ہے۔
