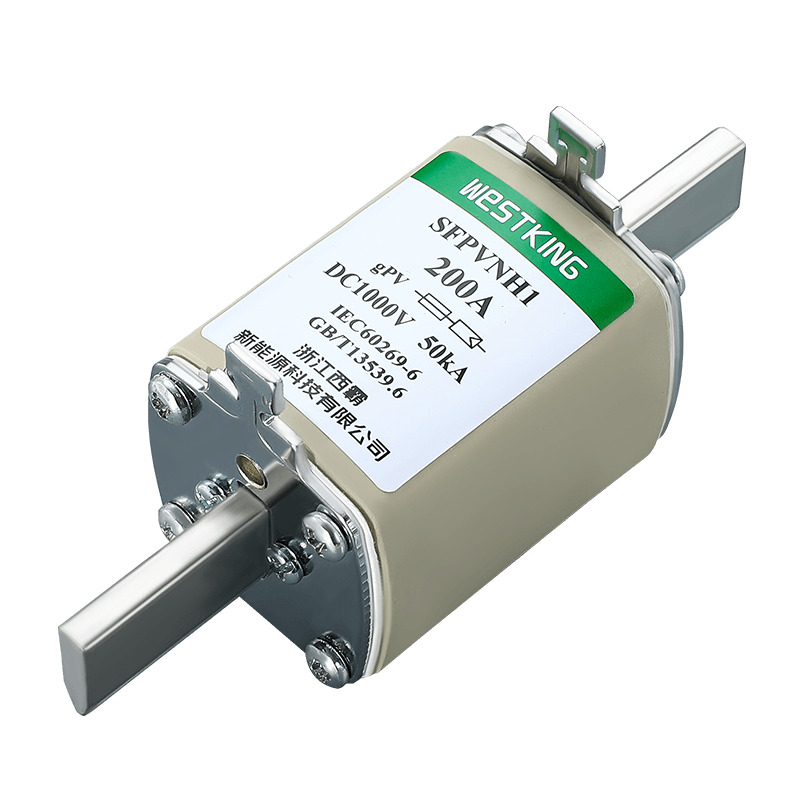

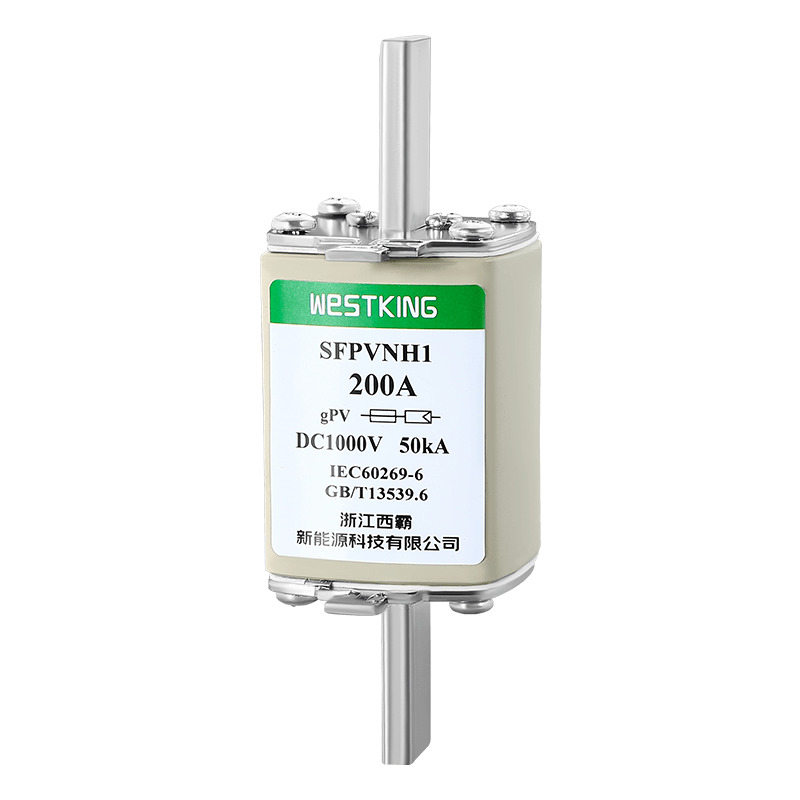

فوٹو وولٹک نظاموں کی حفاظت کے لیے تیار کردہ، WESTKING SFPVNH1 فوٹو وولٹک (PV) فیوز سیریز
ایک سرشار حل کے طور پر کھڑا ہے۔ PV چین کے ساتھ سولر پینلز کے اندر شارٹ سرکٹس کا تیزی سے جواب دینے کے لیے انجینئرڈ، WESTKING کے یہ فیوز لنکس PV چین کے اندر کیبلز کو بچانے میں اہم کردار ادا کرتے ہیں، واضح طور پر بنیادی فیوز کے طور پر کام کرتے ہیں۔WESTKING SFPVNH1 فوٹوولٹک (PV) فیوز سیریز
خاص طور پر فوٹوولٹک نظام کے تحفظ کے لیے ڈیزائن کیا گیا ہے۔ جب PV چین کے اندر سولر پینل میں شارٹ سرکٹ ہوتا ہے، تو WESTKING SFPVNH1 فیوز لنکس PV چین (مین فیوز کیٹیگری) میں کیبلز کی مؤثر طریقے سے حفاظت کرتے ہیں۔ فیوز کا یہ سلسلہ نہ صرف ہمارے پی وی فیوز کے سائز کے انتخاب کو عالمی سطح پر پھیلاتا ہے بلکہ ایک جی پی وی قسم کو بھی اپناتا ہے جو IEC 60269-6 PV کے دونوں معیارات کی تعمیل کرتا ہے۔ مزید برآں، یہ فیوز آسانی سے براہ راست نصب کرنے کے لیے الگ کیے جانے والے بلیڈ بھی پیش کرتے ہیں۔ ان کی اہم خصوصیات میں دنیا بھر میں مطابقت، کم فالٹ کرنٹ میں خلل ڈالنے کی صلاحیت، درجہ حرارت سائیکل مزاحمت، نظام زندگی میں توسیع کے لیے پائیدار تعمیر، کم سے کم بجلی کے نقصان کے ساتھ اعلی کارکردگی، اور ایک کمپیکٹ فٹ پرنٹ۔ WESTKING SFPVNH1 فوٹو وولٹک فیوز سیریز دو ورژنز میں دستیاب ہے: سادہ بلیڈ اور ڈائریکٹ ماؤنٹنگ، مختلف فوٹو وولٹک سسٹم ایپلی کیشنز کی متنوع ضروریات کو پورا کرتا ہے۔
•وولٹیج کی درجہ بندی: | 1000Vdc |
• شرح شدہ کرنٹ: | 40A...160A |
استعمال کا زمرہ: | جی پی وی |
ریٹیڈ توڑنے کی صلاحیت: | 50kA |
• کم از کم مداخلت کی درجہ بندی: | 1.35·میں |
• غیر فیوز کرنٹ: | 1.13·میں |
•ذخیرہ اندوزی کا درجہ حرارت: | -40°C...90°C |
•آپریٹنگ درجہ حرارت : | -40°C...85°C |
•جب محیطی درجہ حرارت 25°C سے زیادہ ہو جائے تو براہ کرم WESTKING سولر فیوز درجہ حرارت درست کرنے کی میز سے رجوع کریں۔
IEC/EN 60269-1 فیوز لنکس – عمومی تقاضے
IEC/EN 60269-6 سولر فوٹوولٹک سسٹمز کے لیے فیوز لنکس
UL248-19 فوٹوولٹک فیوز لنکس
RoHS کے مطابق
عالمی سطح پر بڑے پیمانے پر قبول کیا گیا۔
کم فالٹ کرنٹ کو روکنے کے قابل
درجہ حرارت کے چکروں کو مؤثر طریقے سے برداشت کرتا ہے۔
نظام کی لمبی عمر کو بڑھانے کے لیے استحکام کے ساتھ بنایا گیا ہے۔
کم سے کم بجلی کے نقصانات کے ساتھ اعلی کارکردگی
جگہ کی بچت کی تنصیب کے لیے کومپیکٹ ڈیزائن
انورٹر ڈی سی ان پٹ کے لیے تحفظ
دوبارہ کمبینرز کے لیے درخواستیں (سب کمبینر، اری کمبینر، ماسٹر کمبینر)
تمام فوٹوولٹک ایپلی کیشن کے لیے موزوں ہے۔
is09001 iatf16949
چین
موجودہ درجہ بندی | I2t(A2s) | بجلی کا نقصان (w) 1.0 انچ | سارا وزن | |
پگھلنا | صاف کرنا | |||
40A | 140 | 1200 | 8.0 | 427 گرام |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 | |
125A | 2547 | 22923 | 17.50 | |
160A | 5198 | 46782 | 22.00 |
تفصیل:
1. فیوز عام طور پر -5°C سے 40°C کے درجہ حرارت کی حد میں کام کرتا ہے، اور کسی اضافی اصلاح کی ضرورت نہیں ہے۔
2. قابل اجازت استعمال کی شرائط -40°C سے 85°C تک ہیں۔
3. قابل استعمال استعمال کی شرائط کے اندر، اس جدول سے رجوع کریں۔
1000Vdc NH0 gPV Fuse Link ایک کمپیکٹ اور اعلیٰ معیار کی پروڈکٹ ہے جسے WESTKING New Energy Technology Co., Ltd. نے 1000VDC وولٹیج پلیٹ فارم میں استعمال کرنے کے لیے تیار اور تیار کیا ہے۔ 40A-100A کے وولٹیج پلیٹ فارم کے ساتھ، اس فیوز لنک کو کمبائنر باکس ایپلی کیشنز میں جگہ بچانے کے لیے ڈیزائن کیا گیا ہے، اس کے چھوٹے سائز اور اعلی سیگمنٹیشن کی صلاحیت کی بدولت۔ یہ مختصر وقت میں سرکٹ کو فوری طور پر کاٹنے کی صلاحیت رکھتا ہے، مؤثر طریقے سے آلات کو اوور کرنٹ اور شارٹ سرکٹ کی خرابیوں سے ہونے والے نقصان سے بچاتا ہے۔ اعلیٰ معیار کے مواد سے بنا، یہ فیوز لنک بہترین وشوسنییتا اور طویل سروس لائف پیش کرتا ہے۔
