مصنوعات > سولر پی وی فیوز لنک اور فیوز ہولڈر > سولر 1000VDC PV فیوز لنک > 10x38mm 1000VDC PV فیوز ہولڈر

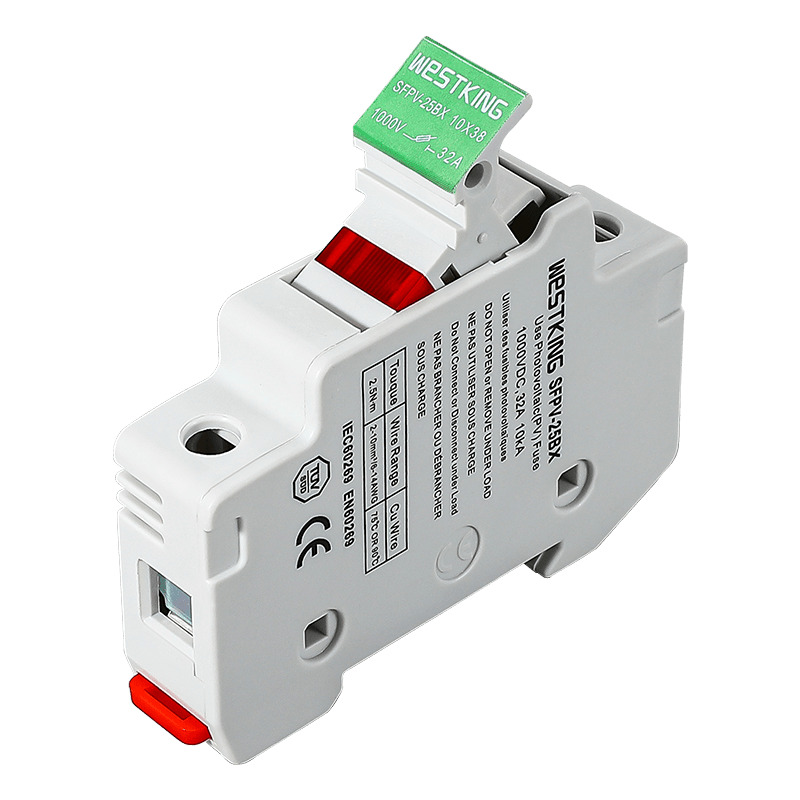

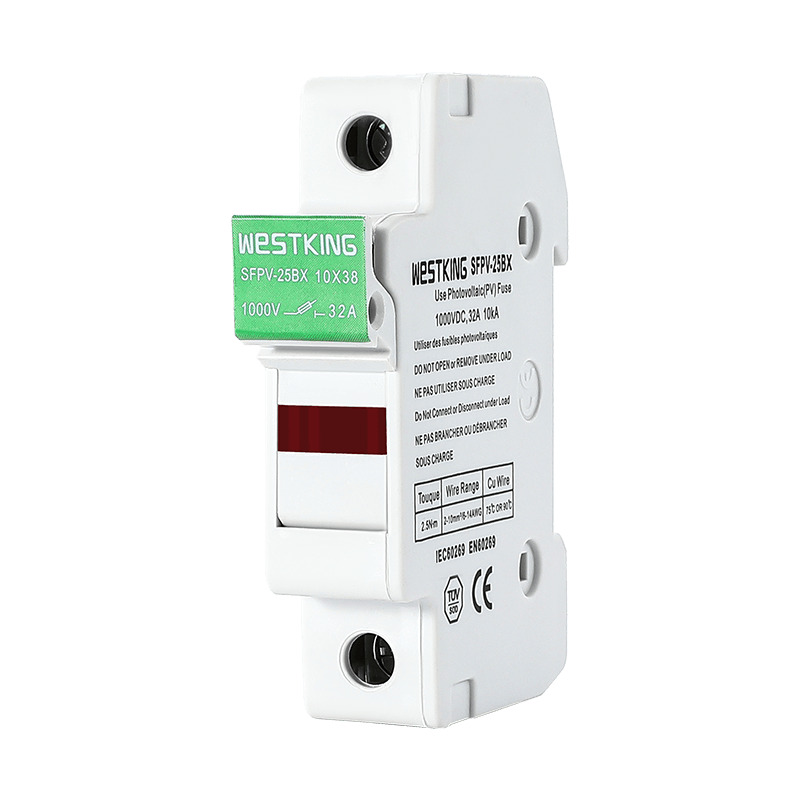

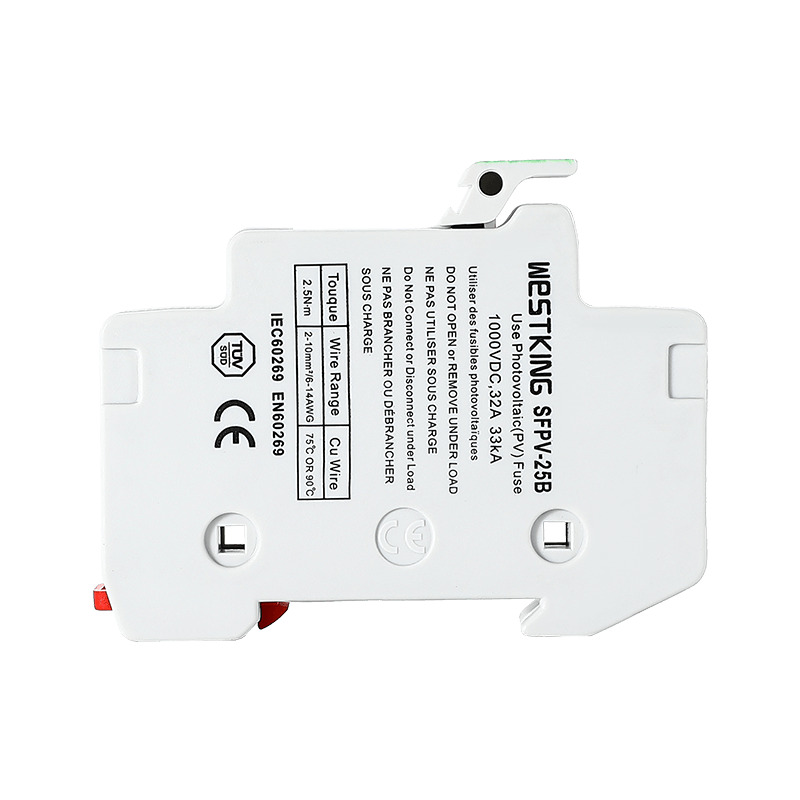

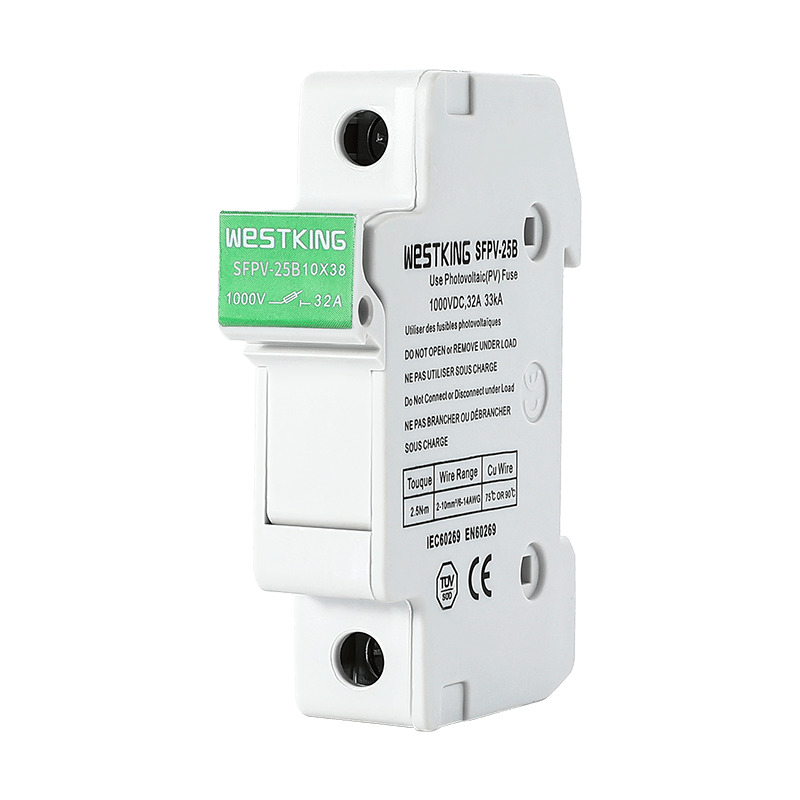

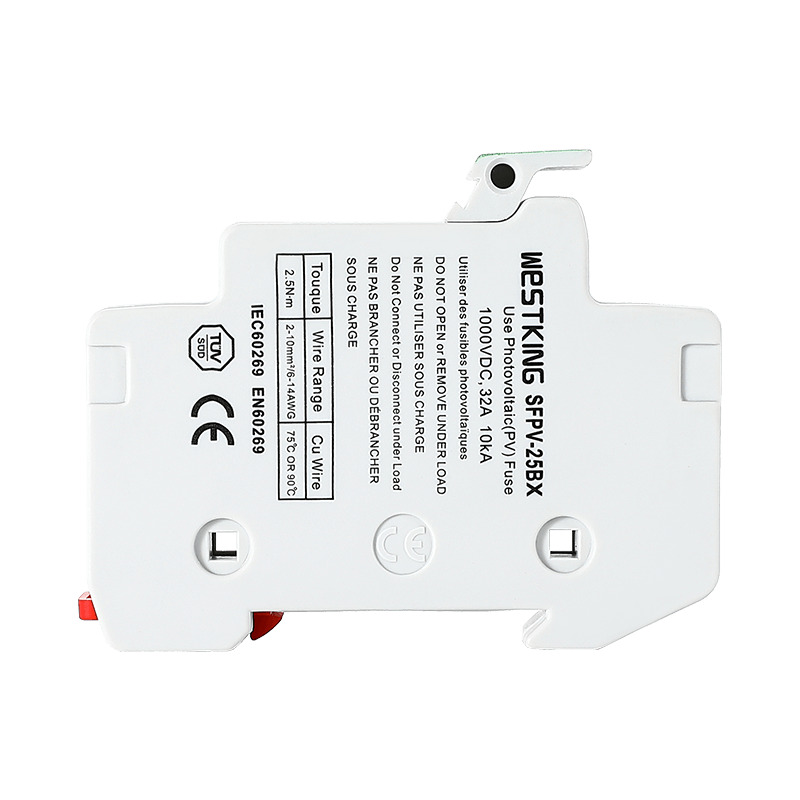

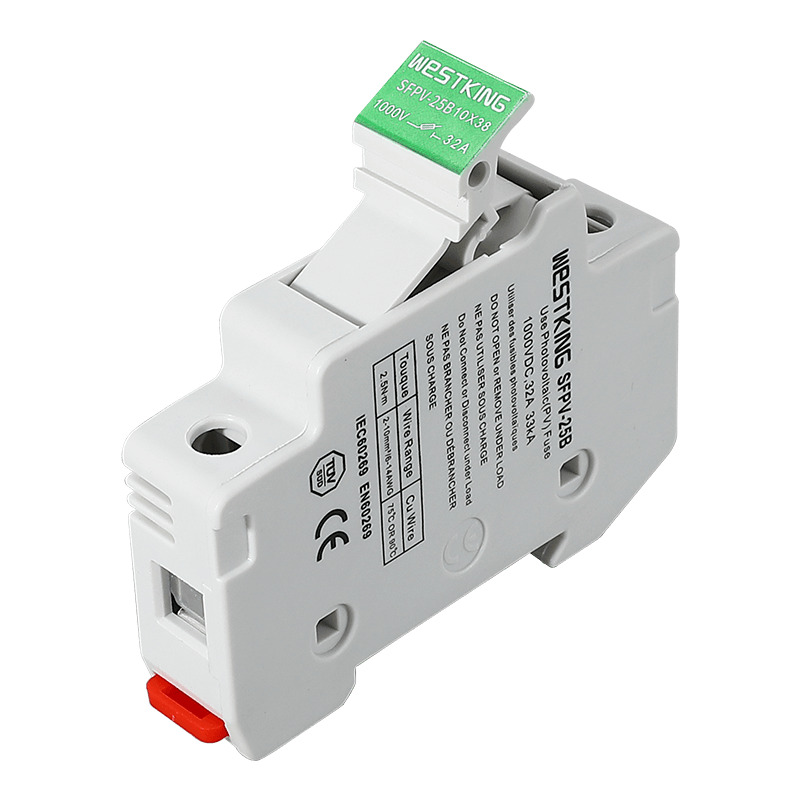

10x38mm 1000VDC PV فیوز ہولڈر
پیش کر رہا ہے ویسٹ کنگ کی تازہ ترین اختراع: تمام شامل فیوز ہولڈر سیریزفوٹوولٹک نظام کے تحفظ کے لیے تیار کردہ۔ درستگی کے ساتھ انجینئرڈ، 10X38mm فوٹو وولٹک فیوز ہولڈر سیریز فوٹو وولٹک نظاموں کی حفاظت کے لیے مقصد سے بنائی گئی ہے۔ ماڈیولر ڈیزائن پر فخر کرتے ہوئے، یہ فیوز ہولڈرز حفاظت اور صارف دوستی کو ترجیح دیتے ہیں، IP20 تحفظ کی درجہ بندی پیش کرتے ہوئے IEC اور UL کے سخت معیارات پر پورا اترتے ہیں۔ جو چیز انہیں الگ کرتی ہے وہ ان کا بدیہی فیوز تبدیل کرنے کا فنکشن ہے، جس میں آسانی سے دیکھ بھال کے لیے صرف ایک ہلکے نل کی ضرورت ہوتی ہے۔
انکوائری بھیجیں۔
مصنوعات کی وضاحت
ویسٹ کنگ نے جدید اور جامع فیوز ہولڈر لانچ کیا۔مصنوعات. 10X38mm فوٹو وولٹک فیوز ہولڈر سیریز خاص طور پر فوٹو وولٹک نظام کے تحفظ کے لیے بنائی گئی ہے۔ ماڈیولر ڈیزائن کی خصوصیت کے ساتھ، یہ فیوز ہولڈرز محفوظ اور استعمال میں آسان ہیں، IEC اور UL معیارات کے مطابق ہیں، IP20 کی حفاظتی درجہ بندی پیش کرتے ہیں، اور فیوز تبدیل کرنے کا فنکشن شامل کرتے ہیں (صرف ہلکے نل کی ضرورت ہوتی ہے)۔ 10X38mm PV فیوز ہولڈر سیریز بصری فیوز بریک انڈیکیٹر کے ساتھ یا اس کے بغیر دستیاب ہے، اور اسے سنگل پول ڈیزائن میں منتخب کیا جا سکتا ہے۔ سخت اور پائیدار تھرمو پلاسٹک مواد سے بنا، ویسٹ کنگ کی مصنوعات کی سیریز استحکام اور پائیداری کو یقینی بناتی ہے۔
خصوصی تجویز: اپنے فوٹو وولٹک نظام کو جامع تحفظ فراہم کرنے کے لیے ویسٹ کنگ کے 10X38mm PV فیوز ہولڈرز کو ان کے متعلقہ فیوز کے ساتھ استعمال کریں۔
تکنیکی ڈیٹا
| •وولٹیج کی درجہ بندی: | 1000Vdc یا 1100Vdc |
| • شرح شدہ کرنٹ: | 32A |
| • تحفظ کی ڈگری: | آئی پی 20 |
| • پروڈکٹ کا سائز: | 10x38mm gPV فیوز لنک |
| ریٹیڈ توڑنے کی صلاحیت: | 33kA |
| •ذخیرہ اندوزی کا درجہ حرارت: | -40°C...90°C |
| •آپریٹنگ درجہ حرارت : | -40°C...85°C |
| فیوز ہولڈر کی بجلی کی کھپت: | 0.37W |
| شرح شدہ موصلیت وولٹیج: | 6kV |
معیارات
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 فیوز ہولڈرز
UL4248-19 فوٹوولٹک فیوز ہولڈرز
UL486E وائرنگ ٹرمینلز
CSA C22.2 Nº 4248-1 فیوز ہولڈر اسمبلیاں
CSA 22.2 Nº 65 وائر کنیکٹر
اہم خصوصیات/فوائد
خلائی بچت کومپیکٹ ڈیزائن
لچک کے لئے ماڈیولر تعمیر
آسان انضمام کے لیے TH35 DIN ریل کی تنصیب
IP20 تحفظ کی سطح
انگلی سے محفوظ ڈیزائن
آسان فیوز تک رسائی
اضافی لوازمات کے بغیر لاک ایبل
بند اور کھلی دونوں جگہوں پر مہر لگائی جا سکتی ہے۔
اختیاری بصری فیوز اشارے
PBT پلاسٹک کے مواد سے بنایا گیا ہے۔
960 تک کے گلو وائر فلیمیبلٹی انڈیکس کے ساتھ شعلہ retardant مواد کو شامل کرتا ہے۔
درخواستیں
فوٹوولٹک ایپلی کیشنز 1100VDC تک
PV سٹرنگ/ارے کی سطح پر تحفظ
انورٹر ایپلی کیشنز
کمبینر باکس آپریشن
سرٹیفیکیشنز
is09001 iatf16949
TUV CE
اصل
چین
برقی خصوصیات
| قسم | قیادت اشارے | خالص وزن | پیکنگ |
| SFPV-25B-1P | نہیں | 60 گرام | 12 پی سیز / باکس |
| SFPV-25B-2P | نہیں | 121 گرام | 6 پی سیز / باکس |
| SFPV-25B-3P | نہیں | 182 گرام | 4 پی سیز / باکس |
| SFPV-25B-4P | نہیں | 243 گرام | 3 پی سیز / باکس |
| SFPV-25BX-1P | جی ہاں | 62 گرام | 12 پی سیز / باکس |
| SFPV-25BX-2P | جی ہاں | 125 گرام | 6 پی سیز / باکس |
| SFPV-25BX-3P | جی ہاں | 187 گرام | 4 پی سیز / باکس |
| SFPV-25BX-4P | جی ہاں | 249 گرام | 3 پی سیز / باکس |
طول و عرض (ملی میٹر)
ہم آہنگ FUSE اڈے۔
WESTKING 10X38mm PV فیوز ہولڈر چین میں فوٹو وولٹک پاور جنریشن ایپلی کیشنز میں 30 ملین یونٹس سے تجاوز کر گیا ہے۔ چونکہ فوٹو وولٹک فیوز عام طور پر سخت ماحول میں باہر استعمال ہوتے ہیں جن میں درجہ حرارت کے اہم فرق ہوتے ہیں، اس لیے فوٹو وولٹک فیوز کے مادی انتخاب کے لیے سخت تقاضے ہیں۔ تحقیق اور ترقی کے مرحلے کے دوران، WESTKING New Energy Technology Co., Ltd. نے وسیع پیمانے پر نقلی کام کی حالت کے ٹیسٹ اور توثیق کیں۔ مارکیٹ میں اصل آپریٹنگ حالات کا حوالہ دیتے ہوئے اور ماحولیاتی عوامل پر غور کرتے ہوئے، WESTKING نے آخر کار ایک فوٹو وولٹک ہولڈر بنایا جو ماحولیاتی جانچ کے سخت حالات کا مقابلہ کر سکتا ہے۔ اس کے نتیجے میں چینی مارکیٹ میں بہت سے تکنیکی تبدیلی کے پروجیکٹ کی بولی لگانے کے نمونوں میں ہماری مصنوعات کے لیے صارفین کی جانب سے اعلیٰ تشخیص کے ساتھ، منہ کی بات کا بہترین نتیجہ نکلا ہے۔
ذیل میں 10X38mm PV فیوز ہولڈر ایپلیکیشن ماحول کے لیے ماحولیاتی ڈیریٹنگ کوفیشینٹس کا ایک جدول ہے، ساتھ ہی تنصیب اور وائرنگ کی ہدایات بھی ہیں۔ براہ کرم اسے غور سے پڑھیں، کیونکہ یہ فوٹوولٹک فیوز کے درست استعمال کے لیے بہت ضروری ہے اور فیوز ہولڈر کی سروس لائف کو بڑھاتے ہوئے فالٹس کو کم کر سکتا ہے۔
وائرنگ کے بارے میں
زیادہ سے زیادہ سخت ٹارک: 2Nm
1-16mm² (16-6AWG) کے سائز کے سخت یا ملٹی اسٹرینڈ تار کے لیے، WESTKING زیادہ سے زیادہ 2x6mm² PZ2 یا 5.5x1mm فلیٹ سکرو ڈرائیورز (زیادہ سے زیادہ قطر 6mm کے ساتھ) استعمال کرنے کی تجویز کرتا ہے۔
WESTKING 10X38mm pv فیوز ہولڈر
ڈیریٹنگ گتانک جدول
| وسیع درجہ حرارت | -40° سے 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ |
| درجہ بندی میں کمی کا عنصر (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
| نمی | 95% | 90% | 80% | 50% | - | - | - | - |
| درجہ بندی میں کمی کا عنصر (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
| کھمبوں کی تعداد (ساتھ ساتھ) | کرنٹ کا ڈیریٹنگ فیکٹر (lth) |
| 1p-3p | 1 |
| 4P سے بڑا یا اس کے برابر | 0.9 |
