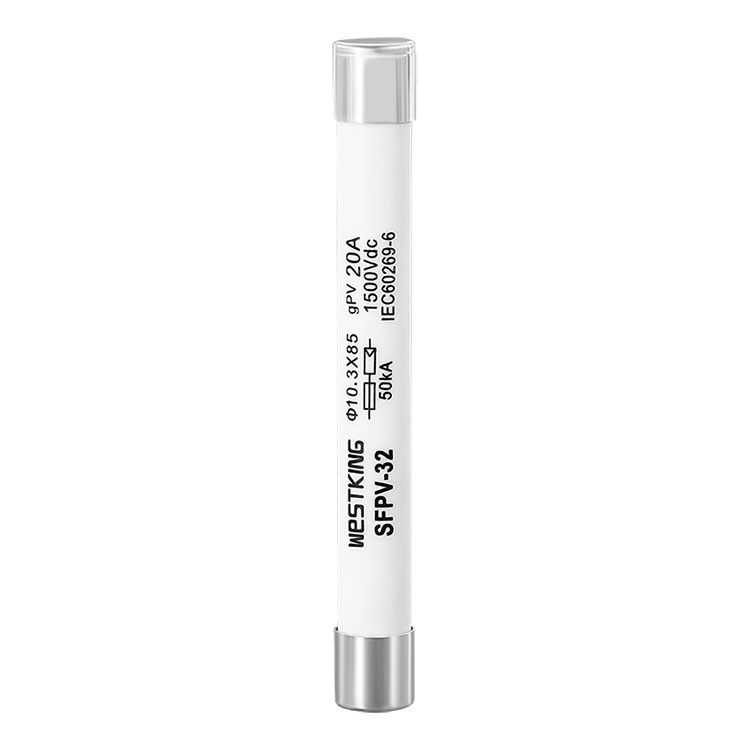

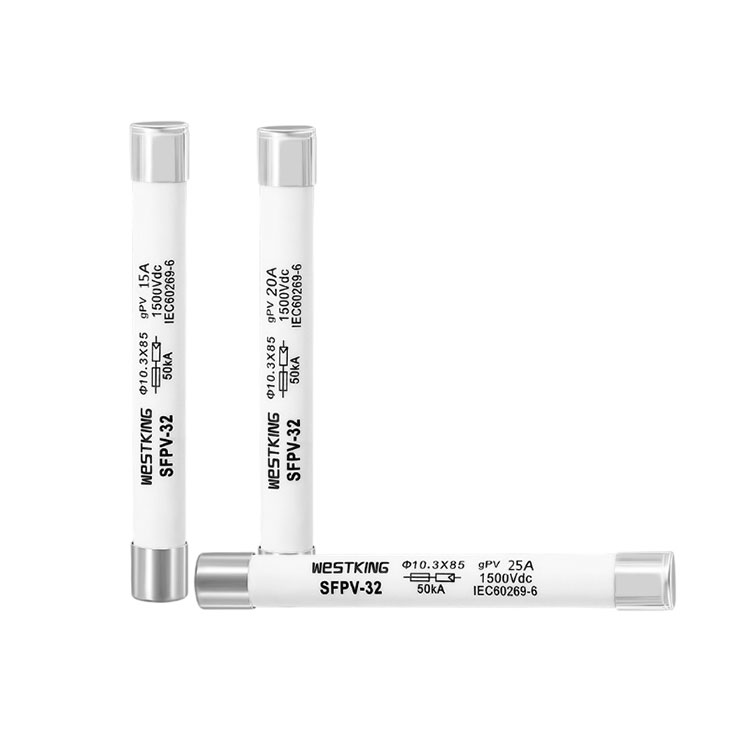

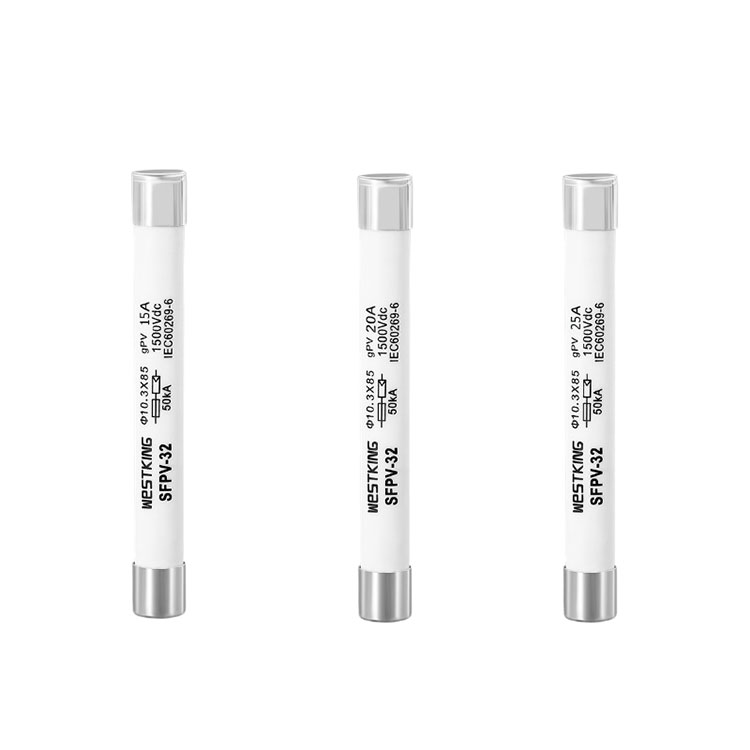

10x85mm GPV 1500VDC فیوز لنک

فوٹو وولٹک سسٹمز کے سخت حالات کو برداشت کرنے کے لیے تیار کیا گیا، WESTKING کی SOLAR 10X85mm Photovoltaic (PV) فیوز سیریز10x85mm GPV 1500VDC فیوز لنکلچک کے ثبوت کے طور پر کھڑا ہے۔ یہ فیوز وسیع پیمانے پر سائیکل ٹیسٹنگ سے گزرے ہیں اور TUV اور CE سرٹیفیکیشن پر فخر کرتے ہیں، جو ان کی وشوسنییتا اور صنعت کے معیارات کی تعمیل کی تصدیق کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

WESTKING کی SOLAR 10X85mm Photovoltaic (PV) فیوز سیریز کو خاص طور پر سخت درجہ حرارت اور فوٹو وولٹک نظاموں کے موجودہ چکروں کو برداشت کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ فیوز سخت سائیکل ٹیسٹنگ سے گزر چکے ہیں اور TUV اور CE سرٹیفیکیشن حاصل کر چکے ہیں۔ دونوں سروں پر دھاتی ٹوپیوں کو سلور چڑھانا کے ساتھ علاج کیا جاتا ہے، اور سیرامک کے حصے ہائی ایلومینا سیرامکس سے بنے ہوتے ہیں، جو ہائی وولٹیج اور ہائی آرکس کے خلاف مزاحمت کو یقینی بناتے ہیں۔ یہ 1500VDC ریٹیڈ فیوز ریٹیڈ کرنٹ سے 1.35 گنا کم سے کم توڑنے کی صلاحیت کے لیے ڈیزائن کیے گئے ہیں، جو عام کم فالٹ موجودہ حالات میں محفوظ سرکٹ میں رکاوٹ پیدا کرنے کی اجازت دیتے ہیں۔

10x85mm GPV 1500VDC فیوز لنکتکنیکی ڈیٹا

•وولٹیج کی درجہ بندی:	1500Vdc یا 1200Vdc
• شرح شدہ کرنٹ:	2A...25A
استعمال کا زمرہ:	جی پی وی
ریٹیڈ توڑنے کی صلاحیت:	50 kA
• کم از کم مداخلت کی درجہ بندی:	1,35·انچ
• غیر فیوز کرنٹ:	1,13·میں
•ذخیرہ اندوزی کا درجہ حرارت:	-40°C...90°C
•آپریٹنگ درجہ حرارت :	-40°C...85°C

معیارات

IEC/EN 60269-1 فیوز لنکس – عمومی تقاضے

IEC/EN 60269-6 سولر فوٹوولٹک سسٹمز کے لیے فیوز لنکس

UL248-19 فوٹوولٹک فیوز لنکس

RoHS کے مطابق

10x85mm GPV 1500VDC فیوز لنکاہم خصوصیات/فوائد

موجودہ جھٹکے برداشت کرتا ہے۔

اعلی اور کم درجہ حرارت والے ماحول کو برداشت کرتا ہے۔

کم درجہ حرارت میں اضافہ، لمبی عمر

انتہائی درجہ حرارت میں بھی قابل اعتماد کارکردگی کو یقینی بناتا ہے۔

10x85mm GPV 1500VDC فیوز لنکدرخواستیں

پی وی ماڈیولز کے لیے ان لائن تحفظ انورٹرز اور بیٹری چارج کنٹرولرز کے ساتھ ہم آہنگ

کمبینر باکس ایپلی کیشنز کے لیے موزوں ہے۔

تمام فوٹوولٹک نظاموں پر لاگو ہوتا ہے۔

PV سسٹمز کے سٹرنگ/ارے کی سطح پر تحفظ فراہم کرتا ہے۔

10x85mm GPV 1500VDC فیوز لنکسرٹیفیکیشنز

is09001 iatf16949

TUV CE

اصل

چین

برقی خصوصیات

موجودہ درجہ بندی	I2t(A2s)		بجلی کا نقصان (w) 1.0 انچ	سارا وزن
موجودہ درجہ بندی	پگھلنا	صاف کرنا	بجلی کا نقصان (w) 1.0 انچ	سارا وزن
2A	3.5	12	1.5	19 گرام
3A	8	18	1.8
4A	16	35	2
5A	30	66	2.1
6A	46	130	2.3
8A	55	200	2.7
10A	70	270	3.2
12A	95	360	3.5
15A	130	400	4.0
20A	220	750	4.8
25A	350	1000	5.0

t-I کی خصوصیات

طول و عرض (ملی میٹر)

ہم آہنگ FUSE اڈے۔

درجہ حرارت کی اصلاح کے گتانک چارٹ

تفصیل:

1. فیوز عام طور پر -5°C سے 40°C کے درجہ حرارت کی حد میں کام کرتا ہے، اور کسی اضافی اصلاح کی ضرورت نہیں ہے۔

2. قابل اجازت استعمال کی شرائط -40°C سے 85°C تک ہیں۔

3. قابل استعمال استعمال کی شرائط کے اندر، اس جدول سے رجوع کریں۔

ویسٹ کنگ کا فوٹو وولٹک فیوز کا بنیادی جزو، فیوز عنصر، کمپنی کی طرف سے آزادانہ طور پر ڈیزائن اور تیار کیا گیا ہے، اور اسے اعلیٰ درستگی کے مولڈ دبانے سے تیار کیا گیا ہے۔ فیوز میں متعدد تنگ چینلز ہیں، جو فیوز کی درستگی کو یقینی بناتے ہیں۔ یہ بہت سی فیکٹریوں سے مختلف ہے جو لیزر کٹنگ ٹیکنالوجی استعمال کرتی ہیں۔ لیزر کٹنگ کا اصول اعلی درجہ حرارت پر فیوز کو پگھلانا ہے، جس کی وجہ سے فیوز ایک بار زیادہ درجہ حرارت سے خراب ہو جاتا ہے، اور اس کی سروس لائف کم ہو جاتی ہے۔ پگھلنے سے پہلے اور غیر معمولی پگھلنے کا واقعہ بھی ہو سکتا ہے۔ ویسٹ کنگ ہمیشہ بنیادی طور پر حفاظت اور وشوسنییتا کی پابندی کرتا ہے، اور اعلیٰ معیار کے فیوز تیار کرتا ہے، جس سے توانائی کے تبادلوں میں زیادہ بہتری آتی ہے۔
