1000VDC HSFJ1000 ہائی سپیڈ فیوز

WESTKING کے HSFJ1000 سیریز کے DC فیوز کو بہت سے فوائد کی پیشکش کرنے کے لیے ڈیزائن کیا گیا ہے، بشمول تیز ایکشن رسپانس، کم درجہ حرارت میں اضافہ، اور اچھی اینٹی وائبریشن کارکردگی۔ یہ خصوصیات اس بات کو یقینی بناتی ہیں کہ فیوز پاور سسٹم اور اس سے جڑے آلات کو شارٹ سرکٹ اور اوور کرنٹ حالات سے مؤثر طریقے سے بچا سکتے ہیں۔ فیوز انسٹال کرنے اور برقرار رکھنے میں بھی آسان ہیں، جو انہیں مختلف قسم کے ایپلی کیشنز کے لیے ایک عملی انتخاب بناتے ہیں۔

1000VDC HSFJ1000 ہائی سپیڈ فیوزتکنیکی ڈیٹا

استعمال کا زمرہ: اے آر

درجہ بند توڑنے کی صلاحیت: 50kA

معیارات

IEC/EN 60269-4

RoHS کے مطابق

1000VDC HSFJ1000 ہائی سپیڈ فیوزاہم خصوصیات/فوائد

فاسٹ پاور کٹ آف: تیز رفتار کام کرنے والے فیوز فوری کرنٹ ختم کرتے ہیں، حادثے کے نقصانات کو کم کرتے ہیں۔

وشوسنییتا: بولٹ سے منسلک ڈیزائن سخت ماحول میں استحکام اور وشوسنییتا کو بڑھاتا ہے۔

آسان تنصیب: سادہ تنصیب اور دیکھ بھال کے لیے معیاری بولٹ سے منسلک فیوز ڈیزائن۔

وسیع قابل اطلاق: مختلف پاور آلات کے ساتھ مطابقت رکھتا ہے، بشمول ڈی سی کامن بسیں، ڈی سی ڈرائیو پاور کنورٹرز/ریکٹیفائر، کم شرح والے وولٹیج اسٹارٹرز، اور ہائی وولٹیج کرشن انورٹرز۔

حفاظت: خرابیوں کے دوران سامان اور اہلکاروں کی حفاظت کریں۔

ماحولیاتی شعور: ماحول دوست مواد جو مینوفیکچرنگ میں استعمال ہوتا ہے۔

توانائی کی کارکردگی: ہائی پاور کٹ آف کی رفتار توانائی کے تحفظ میں معاون ہے۔

1000VDC HSFJ1000 ہائی سپیڈ فیوزدرخواستیں

WESTKINGS HSFJ1000 سیریز کے شمالی امریکہ کے طرز کے بولٹ سے منسلک تیز رفتار فیوز بنیادی طور پر DC کامن بسوں، DC ڈرائیو پاور کنورٹرز/ریکٹیفائرز، کم شرح والے وولٹیج اسٹارٹرز، اور ہائی وولٹیج ٹریکشن انورٹرز کے تحفظ کے لیے بنائے گئے ہیں۔

یہ فیوز برقی نظام میں اہم کردار ادا کرتے ہیں، کیونکہ یہ کرنٹ اوورلوڈ یا شارٹ سرکٹ کی صورت میں بجلی کی فراہمی کو تیزی سے منقطع کر سکتے ہیں۔

یہ خصوصیت آلات کی حفاظت کو یقینی بناتی ہے اور نقصان کو روکتی ہے، انہیں مختلف پاور سسٹمز کا ناگزیر حصہ بناتی ہے۔

1000VDC HSFJ1000 ہائی سپیڈ فیوزسرٹیفیکیشنز

• is09001 iatf16949

اصل

چین

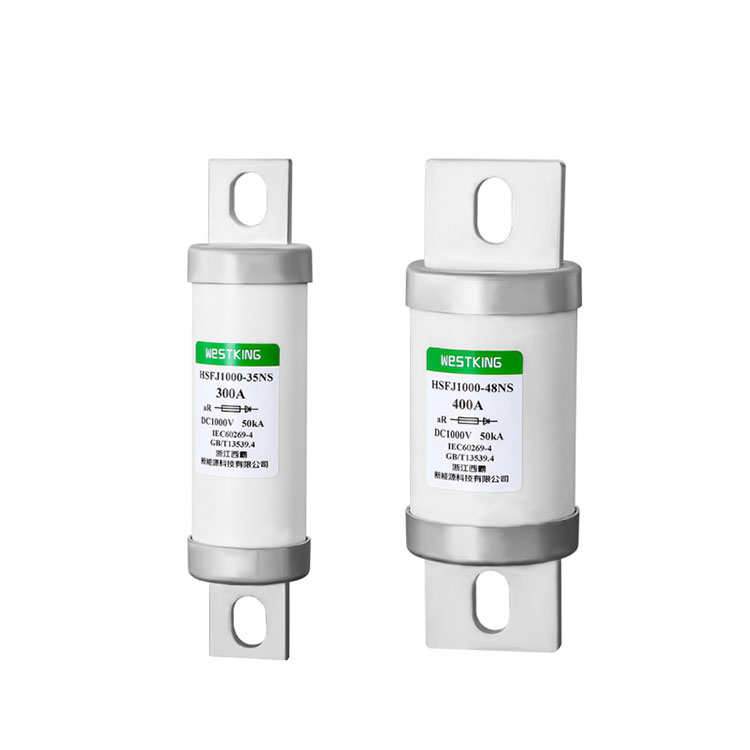

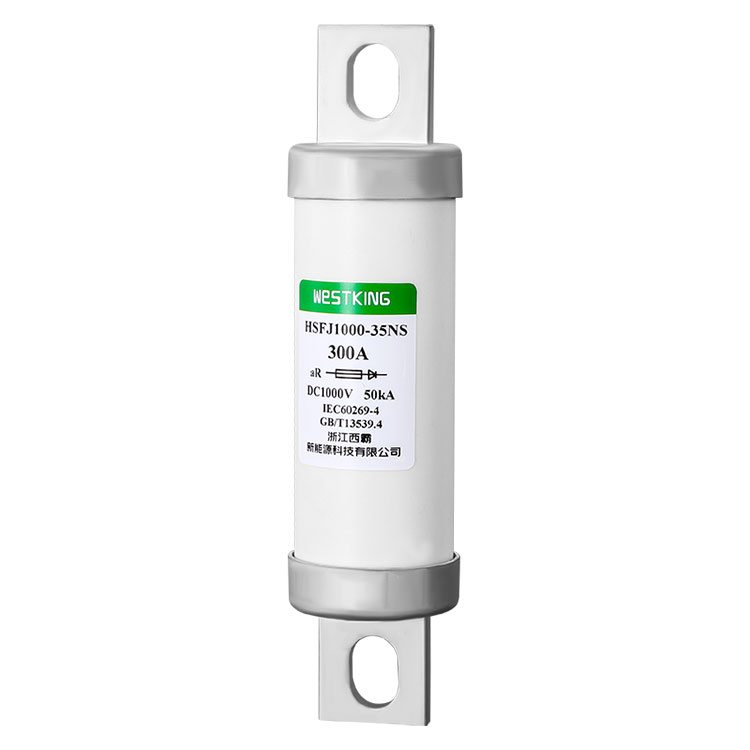

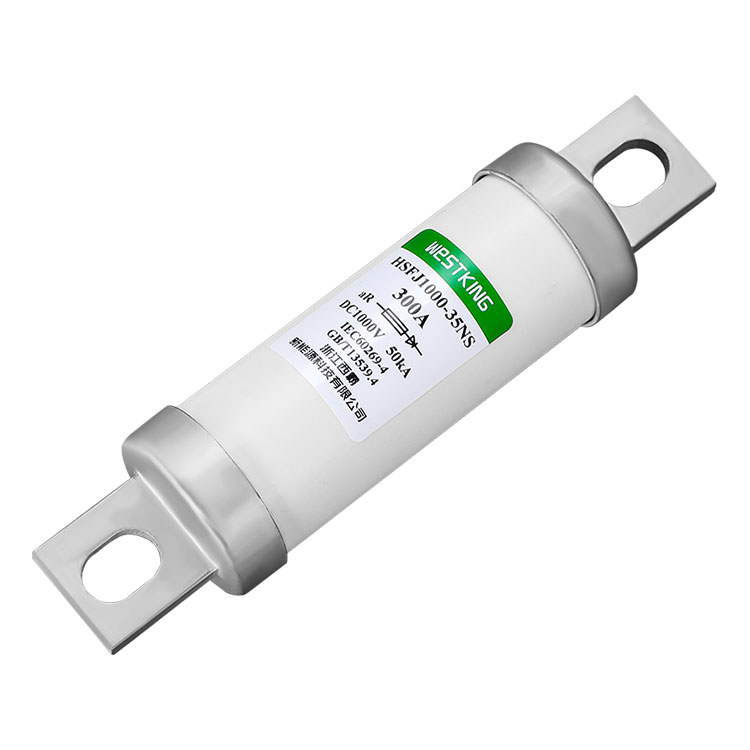

1000VDC ہائی سپیڈ فیوز-HSFJ1000-35-NS

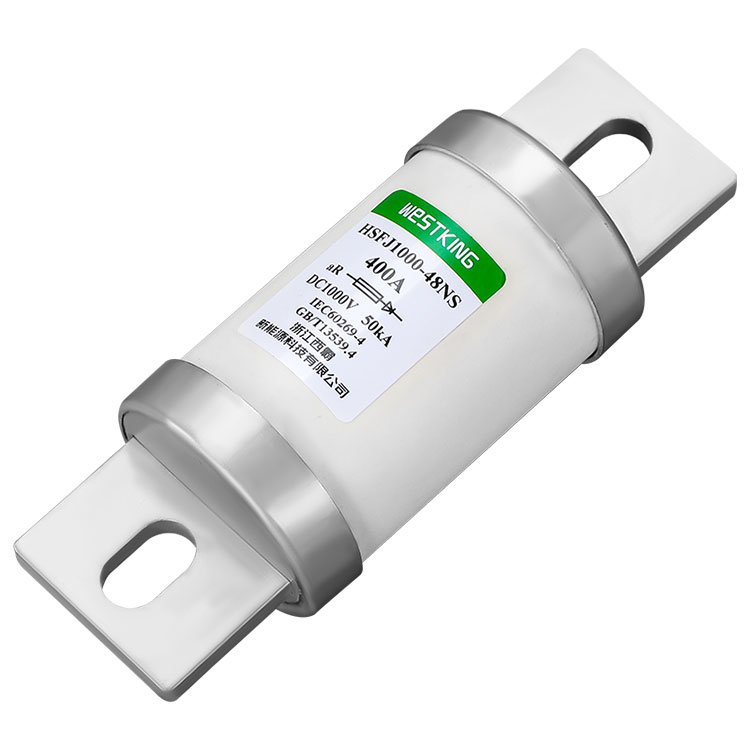

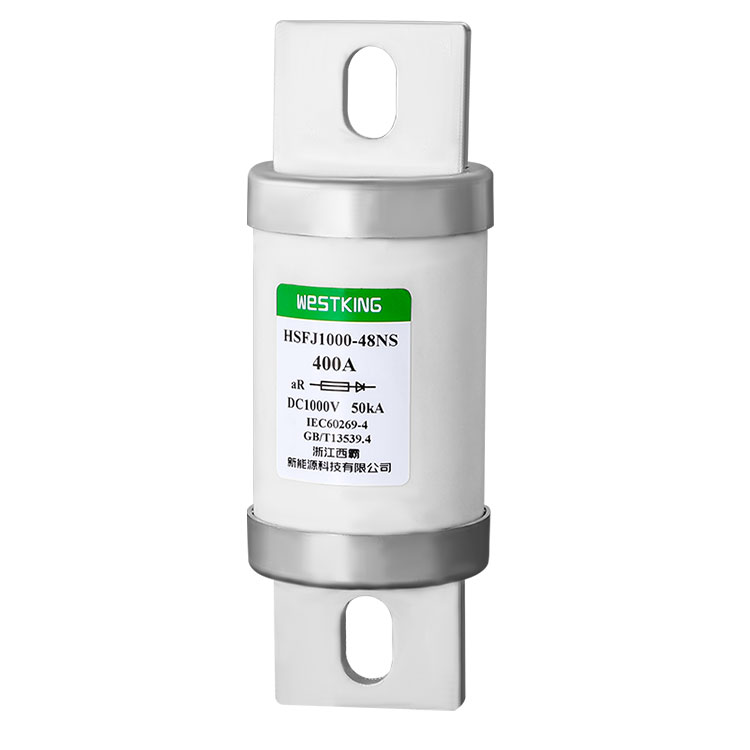

1000VDC ہائی سپیڈ فیوز-HSFJ1000-48-NS

1000VDC HSFJ1000 ہائی سپیڈ فیوزدرخواست گائیڈ:

محیطی درجہ حرارت:

عام آپریٹنگ حالات: زیادہ سے زیادہ محیطی درجہ حرارت 40 ° C سے زیادہ نہیں ہونا چاہئے، اور 24 گھنٹے کا اوسط درجہ حرارت 35 ° C سے زیادہ نہیں ہونا چاہئے۔ پورے سال میں ناپا جانے والا اوسط درجہ حرارت اس سے کم ہونا چاہیے، اور کم از کم محیطی درجہ حرارت -5°C سے کم نہیں ہونا چاہیے۔

قابل اجازت آپریٹنگ حالات: -40 ° C سے 85 ° C۔

اونچائی:

عام آپریٹنگ حالات: تنصیب کی اونچائی 2000m سے زیادہ نہیں ہونی چاہئے۔

قابل اجازت آپریٹنگ حالات: 2000m سے 4500m۔

ماحولیاتی حالات:

عام آپریٹنگ حالات: 40 ° C پر نسبتاً نمی کے ساتھ صاف ہوا 50% سے زیادہ نہ ہو۔ کم درجہ حرارت پر زیادہ نمی کی اجازت ہے، اور درجہ حرارت کی تبدیلیوں کی وجہ سے کبھی کبھار اعتدال پسند گاڑھا ہو سکتا ہے۔

قابل اجازت آپریٹنگ حالات: نسبتا نمی 95% سے زیادہ نہیں ہوتی ہے بغیر واضح گاڑھا کے۔

تنصیب کی شرائط:

WESTKINGS FUSE کو اصل صورت حال کے مطابق افقی یا عمودی طور پر نصب کیا جانا چاہیے۔ اس بات کو یقینی بنائیں کہ برقی کلیئرنس 8mm سے کم نہ ہو اور کری پیج کا فاصلہ 10mm سے کم نہ ہو۔ تنصیب کی شرائط درج ذیل ہیں:

a) ایسی جگہوں پر جہاں کوئی خاص ہلچل اور اثر کمپن نہ ہو۔

b) میڈیا میں دھماکے کے خطرات کے بغیر اور جس میں کوئی گیس یا دھول نہ ہو جو دھاتوں کو خراب کر سکے اور موصلیت کو تباہ کر سکے۔

c) بارش، برف یا برف کے حملے کے بغیر جگہوں پر۔

1000VDC HSFJ1000 ہائی سپیڈ فیوزپیکجنگ اور ذخیرہ:

پیکیجنگ: نالیدار کاغذ کا اندرونی خانہ، بیرونی کارٹن، بارش، نمی اور نازک حفاظتی نشانات کے ساتھ۔

ذخیرہ: درجہ حرارت -40 ° C سے 40 ° C؛ رشتہ دار نمی 40 ° C پر 70%، 30 ° C پر 80%، اور 20 ° C سے نیچے 90% سے زیادہ نہیں؛ پنروک، مائع پانی کے ساتھ رابطے سے بچیں اور نمی جذب کی وجہ سے اخترتی؛ فائر پروف

استعمال اور دیکھ بھال:

WESTKING کے فیوز کو وقف شدہ اہلکاروں کے ذریعہ باقاعدگی سے صاف اور برقرار رکھنا چاہئے، فاسٹنرز کی حالت کا معائنہ کریں، اور محفوظ آپریشن کو یقینی بنائیں۔ جب فیوز کا عنصر پگھل جائے تو اسے اسی تصریح کے فیوز سے بدل دیں، اور بیس سے دھول اور دیگر آلودگیوں کو ہٹانے پر توجہ دیں۔
