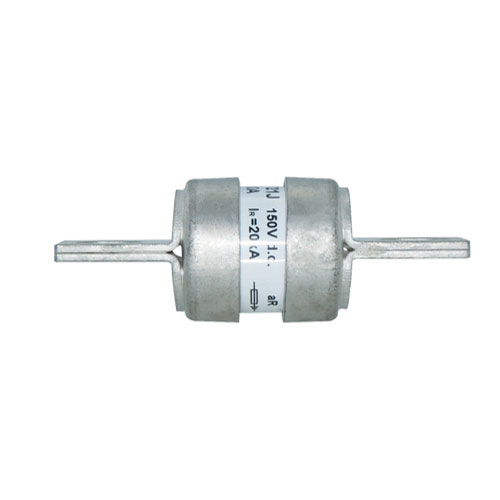

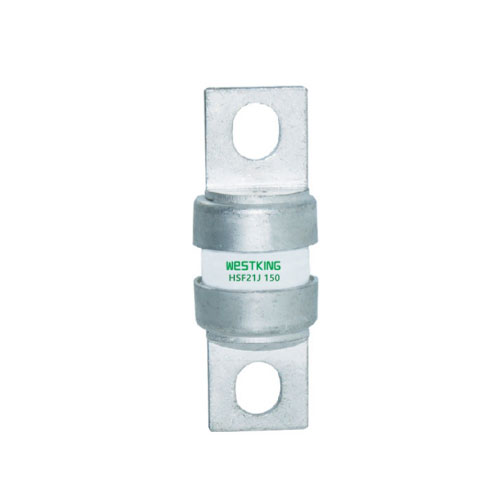

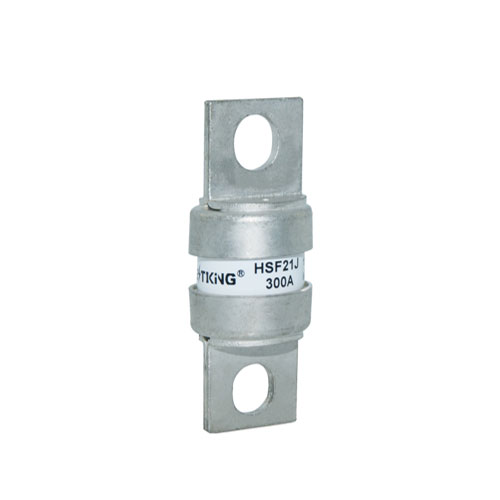

150VDC HSF21J ہائی سپیڈ فیوز

ویسٹ کنگ کا HSF21J تیز رفتار فیوزشمالی امریکی طرز کی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ اس کی درجہ بندی 150 Vac/dc (UL) کے لیے کی گئی ہے اور یہ 70 سے 400 A تک کے کرنٹ کو ہینڈل کر سکتا ہے۔ اس قسم کا فیوز عام طور پر DC کامن بس، DC ڈرائیوز، پاور کنورٹرز/ریکٹیفائرز، اور کم شرح شدہ وولٹیج اسٹارٹرز کے تحفظ کے لیے استعمال ہوتا ہے۔ . شمالی امریکی طرز کے بولڈ ٹیگ ہائی سپیڈ فیوز مختلف برقی نظاموں میں قابل اعتماد تحفظ اور موثر کارکردگی پیش کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ویسٹ کنگ کا HSF21J ہائی سپیڈ فیوز بنیادی طور پر لیتھیم بیٹریوں اور سیمی کنڈکٹر آلات کی حفاظت کے لیے ڈیزائن کیا گیا ہے، بشمول پاور کنورٹرز/ریکٹیفائر، بک اسٹارٹرز، اور دیگر متعلقہ آلات۔ لیتھیم بیٹریاں اپنی اعلی توانائی کی کثافت اور ماحولیاتی دوستی کی وجہ سے تیزی سے مقبول ہو رہی ہیں، لیکن اوور وولٹیج، اوور کرنٹ، اور شارٹ سرکٹ کے حالات کو روکنے کے لیے انہیں مناسب تحفظ کی ضرورت ہوتی ہے۔

خلاصہ یہ کہ ویسٹ کنگ کا HSF21J ہائی سپیڈ فیوز شمالی امریکہ کے طرز کی ایپلی کیشنز میں DC سرکٹس کی حفاظت کے لیے ایک مضبوط اور قابل اعتماد حل ہے۔ اس کی اعلی موجودہ درجہ بندی اور تیزی سے کام کرنے والے میکانزم کے ساتھ، یہ مختلف قسم کے برقی نظاموں کے لیے بہترین تحفظ فراہم کرتا ہے۔

تکنیکی ڈیٹا

قسم	شرح شدہ وولٹیج	شرح شدہ کرنٹ
HSF21J-(Amp)	150VDC/250Vac	70A، 80A، 100A، 125A، 150A، 200A، 250A، 300A، 350A، 400A

استعمال کا زمرہ: اے آر

درجہ بند توڑنے کی صلاحیت: AC250V-100kA / DC150V--20kA

معیارات

کم I2t شارٹ سرکٹ کی صورت میں محفوظ اجزاء کو نقصان سے محفوظ رکھتا ہے۔

منظم آرک وولٹیج فیوز آپریشن کے دوران سرکٹ کے اجزاء پر دباؤ کو کم کرتا ہے۔

لچکدار بڑھتی ہوئی اقسام متنوع ختم کرنے کی ضروریات کو ایڈجسٹ کرتی ہیں۔

درخواستیں

ہیوی ڈیوٹی آلات جیسے الیکٹرو کیمیکل ریکٹیفائر کا تحفظ

لتیم بیٹری،

سیمی کنڈکٹر کا سامان جیسے پاور کنورٹر/ریکٹیفائر، بک اسٹارٹر وغیرہ۔

سرٹیفیکیشنز

• is09001 iatf16949

اصل

چین

150VDC HSF21J ہائی سپیڈ فیوز

قسم	I2t (A2s)		بجلی کا نقصان 1.0 انچ (w)	بڑھتے ہوئے بولٹ / ٹارک
قسم	پگھلنا	صاف کرنا	بجلی کا نقصان 1.0 انچ (w)	بڑھتے ہوئے بولٹ / ٹارک
HSF21J-70AMP	470	4000	6.9	بولٹ M8 انسٹال کریں۔ تجویز کردہ بڑھتے ہوئے ٹارک 12.0 N▪m
HSF21J-80AMP	670	6000	7.7
HSF21J-100AMP	1200	12000	9.0
HSF21J-125AMP	1870	18000	11.2
HSF21J-150AMP	2700	26000	13.5
HSF21J-200AMP	4780	45000	17.6
HSF21J-250AMP	7470	70000	22.5
HSF21J-300AMP	10760	100000	27.0
HSF21J-350AMP	15700	140000	30.6
HSF21J-400AMP	20300	180000	35.2
